產品介紹

USB3.1規格是USB SuperSpeed最新的傳輸介面，提供了更高10Gbps的傳輸頻寬，而基於 USB 3.1規範全新設計的 USB Type-C 連接器，更是未來的主流趨勢。USB Type-C 連接器具對稱性的端子設計，USB線纜時兩種方向都可以插入使用，不需區分正反面方向性，大幅增加了使用便利性。 本產品採用最新的PCI Express Rev2.0 第二代匯流排x2設計，達到最佳傳輸效能。將PCI-E高速資料傳輸介面轉換成1個USB3.1 Type-C和一個USB3.1 Type-A高速資料傳輸介面，並向下相容USB3.0、USB2.0和USB1.1設備。USB3.1的速度是USB3.0的兩倍，支援USB設備的熱插拔功能，專門為個人電腦，消費電子產品和通訊設備提供更快更高的速率而製造。


產品特色

1.支援PCI Express Rev2.0第二代規格, x2(Dual-lane)匯流排。
2.支援Universal Serial Bus 3.1 第二代規格。
3.支援xHCI (eXtensible Host Controller Interface) 版本1.1規範。
4.支援USB 3.1高速設備，並相容於既有USB3.0, USB2.0與USB1.1等設備。
5.擴充卡提供1或2個獨立的USB3.1 Type-C連接埠做為主機端擴充(DFP模式)。
6.每個USB Type-A母座支援最高 5VDC / 900mA 電流輸出至USB設備。
7.每個USB Type-C母座支援最高 5VDC / 3000mA 電流輸出至USB設備。
8.每個USB連接埠具備獨立的過電流與短路保護元器件。
9.休眠時可以透過滑鼠鍵盤進行電腦喚醒功能。
10.熱插拔USB設備不需要煩冗的操作程序。
11.作業系統支援 Microsoft Windows 7, Windows 8/8.1 與 Windows 10。
12.產品低功耗設計順應綠色節能趨勢，並符合環保RoHS生產製程與物料控管。
13.通過多國EMC安規認證確保用戶使用電磁輻射的安全。



產品包裝內容

1. USB3.1 PCI Express 擴充卡..........................................................1 PCS
2. 驅動光碟CD....................................................................................1 PCS
3. 產品安裝說明書..............................................................................1 PCS
●選購配件（依照您購買的商品而定）：USB Type-C(公頭) 轉 Type-A(母頭) 轉接線


產品部件圖示

1. 外接式USB3.1 Type-A母座
2. 外接式USB3.1 Type-C母座
3. 小4P電源連接器
   ●為輸出足夠3A及900mA電流至USB設備，請務必連接電源供應器的小4P電源線，否則USB連接埠將沒有充足電源輸出。
4. PCI Express x2 金手指
   ●為發揮USB3.1最大效能，請將該USB擴充卡安裝在PCI Express Gen2第二代插槽上


安裝擴充卡

1. 請關閉電腦（關機），並確實由電源插座拔除電腦電源線。
2. 請打開電腦機箱蓋板。並移除電腦機箱上的PCI Express插槽的預設擋板（例如PCIe x 16 插槽位置）。
3. 請將PCI Express擴充卡安裝於插槽內，並確實鎖附固定擴充卡的擋板
4. 於機箱上正確位置。並連接電源供應器的小4P纜線至擴充卡的小4P電源接口。
5. 請將電腦機箱蓋板關閉復位。並將電腦主機歸置定位。
6. 請重新將電腦的電源線重新連接至電源插座，並啟動電腦。
   ●為輸出足夠5V@3A電流至USB設備，請務必連接電源供應器的小4P電源線，否則USB連接埠將沒有電源輸出。
   ●為滿足USB3.1介面高達10Gb/s傳輸效能，此擴充卡採用PCIe Gen2 x2 (10Gb/s)的插槽設計，以符合整體資料傳輸速度


驅動程式安裝

作業系統	USB3.1驅動程式	附註
Windows 10	已內建於作業系統中	支持UASP模式
Windows 8/8.1

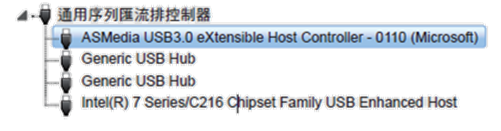

Windows 7	必須安裝驅動程式 *USB3.1控制晶片驅動程式 *微軟USB驅動程式更新	須額外安裝 USB3.1驅動程式，包含： *Asmedia USB3.1 控制晶片驅動程式 *微軟Microsoft USB驅動程式更新 KB 2581464
Windows XP	不支援	安裝USB控制晶片驅動程式後，僅達USB3.0傳輸效能
Linux		Linux核心2.6.31或之後版本僅支援USB3.0
DOS		-
Mac OS		-



USB裝置退出與拔除

移除任何連接在USB擴充卡上的USB設備，請務必遵守移除USB裝置的操作程序，透過右下方USB圖示中選擇“安全地移除硬體並退出媒體”，避免資料讀寫過程中因為USB裝置突然移除造成的資料遺失問題。


系統需求

1. 至少一個PCI Express擴充插槽。建議為PCI Express 第二代規格。
2. PCI Express插槽需要符合x4 x8 或 x16要求。
3. INTEL Core i 處理器，搭配4G DDR記憶體。
4. DVD光碟機讀取驅動程式。（或由小比科技官方網站下載驅動程式）


常見故障及解決

1.USB設備與卡片連接後，USB設備無法順利運作？
答：請確認以下事項：
   ●USB設備的纜線確實連結USB擴充卡。
   ●USB設備的電源為開啟狀態。
   ●若設備由USB埠取電，請確認設備需求的電源小於擴充卡供應電流。
   ●USB擴充卡片確實安裝正確於PC電腦內。

2.電腦安裝USB擴充卡後便無法正常啟動？
答：請立即關閉電腦並移除電腦的電源，自電腦內移除USB擴充卡後，請嘗試重新開機確保PC本身運作正常。假設關鍵在於USB擴充卡安裝後變無法開機，則請確認USB擴充卡於PC電腦內確實安裝妥當，嘗試更換PCIe插槽並鎖緊固定的擋板。若問題無法解決，則請使用鉛筆用橡皮擦擦拭USB擴充卡的金手指，確保與主機板插槽的連接金屬接點正確接觸。

3.電腦安裝USB擴充卡後於裝置管理員內出現驚嘆號？
答：請確認以下事項：
   ●驅動程式已正確的安裝於系統內。
   ●請立即關閉電腦並移除電腦的電源，嘗試將USB擴充卡更換到其他PCIe插槽並鎖緊固定的擋板。
   ●以上步驟皆無效則代表卡片無法取得系統資源，請嘗試更新主機板BIOS。

4.USB3.1擴充卡為何無法達到10G的傳輸效能？
答：依照實際測試，使用雙SSD固態硬碟機執行RAID0磁碟陣列，USB3.1擴充卡可以達到700~750MB/s傳輸速度，若您的USB設備無法達到如此的傳輸速度，則請您先行確認您使用的USB設備最高傳輸能力。

5.是否可以連接既有的USB設備到此張USB3.1擴充卡？
答：可以。USB3.1擴充卡可以相容於傳統USB3.0/2.0/1.1的USB設備。

6.透過額外的USB延長纜線連接USB擴充卡後可否達到最佳效能？
答：USB3.1纜線的傳輸據理必須小於1公尺以確保最佳的傳輸品質，越長的電纜將會導致傳輸效能的下降。我們不建議使用額外的USB延長線進行連接。


重要安全說明及注意事項

1. 本產品是高端精密電子產品，請勿自行拆卸。
2. 請避免強烈摔打、碰撞本產品。
3. 避免高溫、低溫、潮濕、多塵及長期暴露在陽光下使用本產品。
4. 可用擰乾的濕棉布輕輕擦拭本產品外殼，嚴禁使用其他化學溶液清洗。
5. 本產品使用過程中如有任何問題，請與客服中心聯繫。
6. 若您使用不當，任意拆卸或未依照本使用說明書操作而導致您的資料、設備或本產品受損，本公司將不負責承擔任何賠償或維修責任。
7. 感謝您使用小比科技品牌產品。為了保證產品的正確使用，請務必認真閱讀本說明書及產品配件上標識的所有安全注意事項，並妥善保管本使用說明書，以備日後參考。
8. 本公司強烈建議您在使用中進行資料備份，對於使用中由於誤操作或者硬體損害引起的資料丟失，我公司不承擔任何責任，敬請諒解。
9. 安裝前，請務必先仔細閱讀產品安裝步驟，以免因為誤操作而造成損失。



其他說明

1. 本公司產品由於型號的不同，產品都有不同的附件，您可以參照說明進行核對，或者向就近的代理商進行諮詢。由於本產品改進的需要、外形設計、規格等可能會不先通知而進行變更。
2. 本說明書的圖片、插圖可能與實際產品略有不同，敬請諒解。
3. 本說明書最終解釋權歸小比科技有限公司所有。
4. 小比科技有限公司將保留對本說明書更正或更改其中資訊及說明的權利，恕不另行通知。



免責聲明

為確保您的資料安全，我們強烈建議您使用該產品前做好資料備份，小比科技作為該設備產品製造商，對於任何因素造成資料及資料丟失不承擔任何直接或間接責任，製造商並不承擔任何賠償和資料恢復的義務。如您開始使用該產品，即表示您理解並接受！
